Dvo-frekvenčni obeski z 125 kHz čipom TK4100 in NFC čipom NTAG213
125 kHz čip TK4100 ima tovarniško vprogramirano ID številko, ki se uporablja kot ključ v sistemih za nadzor dostopa in številnih drugih RFID aplikacijah.
NFC čip NTAG213 je verjetno najbolj priljubljen NFC čip tipa 2. Združljiv je s standardom ISO/IEC 14443-3A in ima vnaprej programirano 7-bajtno edinstveno ID številko in kapaciteto shranjevanja 144 bajtov podatkov, kar pomeni, da vanj lahko shranite 136 znakov dolg URL naslov.

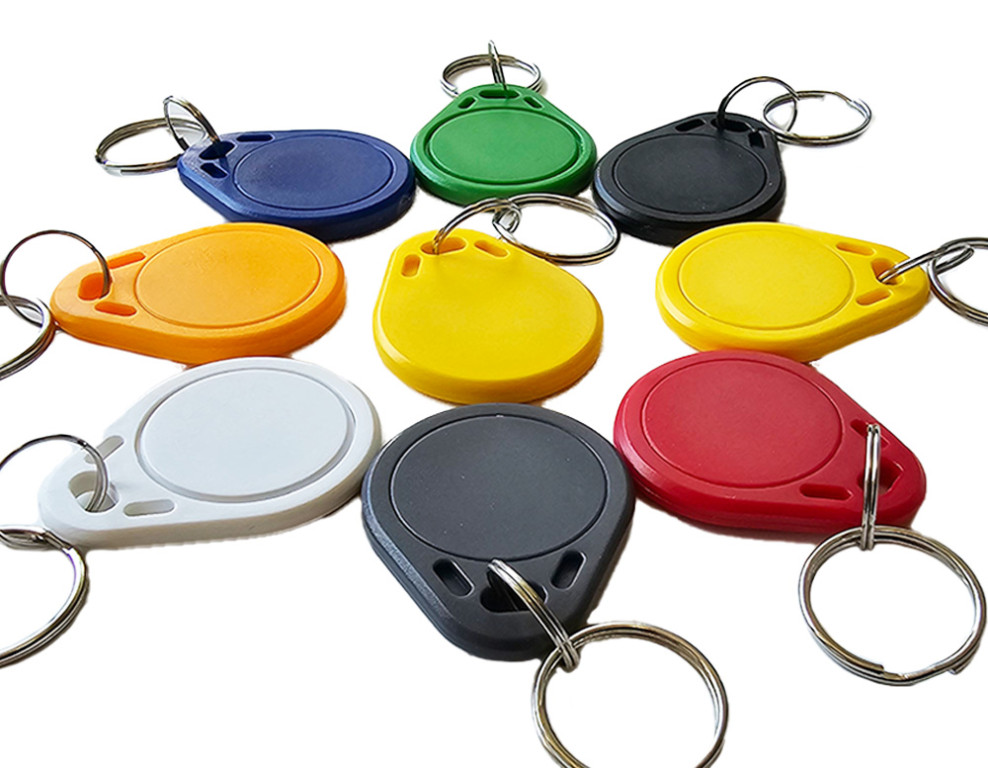

Ohišje obeskov ima zelo običajno obliko solze, ki meri 40 x 32 x 4,5 mm in je izdelano iz plastičnega materiala (ABS). Vsebuje kovinski obroč za pritrditev na ključe ali druge dodatke.
Privzeto ne vsebujejo oštevilčenja ali drugih natisnjenih elementov, če pa potrebujete potisk ali personalizacijo, nam to sporočite in poslali vam bomo ponudbo.
Ker lahko ID kodo čipa preberemo na več kot
50 različnih načinov, še posebej pazimo, da kodo natisnemo v pravilni obliki. Številne naprave NFC (vključno s telefoni in tabličnimi računalniki NFC) preberejo ID čipa kot
14-mestno šestnajstiško številko (znano kot format 14 HEX Reverse Byte). Čitalniki 125 kHz običajno preberejo ID kodo kot
10-mestno decimalno število (znano kot format 8H-10D).
Preizkus branja za dvofrekvenčne obeske za ključe
Naše dvofrekvenčne obeske za ključe smo preizkusili z različnimi vrstami čitalcev in izmerili razdalje branja. To ni uradni test in je bil narejen z namenom, da vas obvesti, kakšne razdalje branja lahko pričakujete s svojo aplikacijo.
RFID čitalnik Razdalja branja
Syris RD200-M1 1,5 cm
Syris RD300-H1-G 2,5 cm
ACR1252U-M2 2 cm
R80U does not read
Syris RD200-LF 2 cm
R80D 2 cm
Promag PCR 300AU-02 2 cm
Promag PCR-330A-00 2 cm
Na razdaljo branja med obeskom za ključe in čitalnikom vpliva veliko različnih dejavnikov, kot so velikost anten in kakovost čipov, motnje kovine in elektromagnetni signali itd.
Tehnične specifikacije za dvofrekvenčne obeske s čipi NTAG213 in TK4100
Čip: NTAG213
Proizvajalec: NXP Semiconductors
Standardi: ISO/IEC 14443-3A (NFC Type 2).
Velikost pomnilnika: 144 bajtov podatkov, kar je enako 136-znakovnemu naslovu URL. Varnost: vnaprej programiran čip s 7-bajtno edinstvena ID številko, podpis izvirnosti na podlagi ECC, 32-bitna zaščita z geslom za preprečevanje nepooblaščenih pomnilniških operacij in funkcija zaklepanja, ki je programirana samo za branje
Delovna frekvenca: 13.56 MHz Razdalja branja: do 10 cm (običajno do 5 cm)
Čip: TK4100
Združljiv z: EM4100, EM4102, EM4200
Frekvenca: 125 kHz
Razdalja branja: do 10 cm
Dimenzije obeska za ključe: 40 x 32 mm
Debelina: 4.5 mm
Material: ABS
Tehnična dokumentacija za čipe NTAG213 in programska orodja je na voljo
tukaj.
Obeske lahko tudi potiskamo z logotipi ali jih oštevilčimo.
Za ponudbo nam pišite na info@mave.si ali pokličite na 041 884 124 in z veseljem vam bomo pomagali.
