SDC-711NF-1 je vodoodporna samostojna enota za kontrolo pristopa z čitalcem prstnih odtisov in PIN številčnico.
Primerna je za odklepanje elektronskih ključavnic, kot je odmikač v okvirju od vrat, magnetnih ključavnic in drugih ključavnic, ki jih lahko povežemo na rele.
Ta naprava je vsebuje robustno izdelano kovinsko ohišje in je primerna tudi za zunanjo uporabo. Ohišje meri 137 x 58 x 26 mm
Podpira do 1000 uporabnikov prstnih odtisov in 2000 uporabnikov PIN kode. Zaradi Wiegand 26/44bit izhoda lahko deluje tudi kot čitalnik za drugo kontrolo pristopa.
SDC-711NF-1 podpira dostop s prstnimi odtisi in PIN številkami. Omogoča priklop zunanje alarmne naprave, senzorja za vrata in gumba za izhod.
Primer uporabe:
Elektronska kontrola dostopa v večstanovanjski hiši
Tehnična specifikacija:
Model: SDC-711NF-1
Napajanje: DC 12V±20%
Avtentikacija uporabnikov: Prstni odtis ali PIN koda
Max. število uporabnikov: 1000 prstnih odtisov, 2000 PIN kod
Možnost priklopa dodatnega čitalca preko Wiegand protokola
Vmestnik za priklop alarma, tipke za izhod
Rele za odpiranje vrat
Poraba: ≤150mA; (≤ 45mA idle mode)
Indikatorji: Buzzer and LED
Vmesnik: Wiegand 26/34
IP66
Senzor prstnih odtisov
Resolucija 500DPI
FAR/FRR <0.01%/ <0.01%
Branje prstnega odtisa <0.5S
Čas za identifikacijo <0.5S
Delovna temperatura -20°C~60°C
Delovna vlaga: 10%~99% RH
Material: Cinkova zlitina
Dimenzija: 137x58x26mm
Teža enote: 400 g

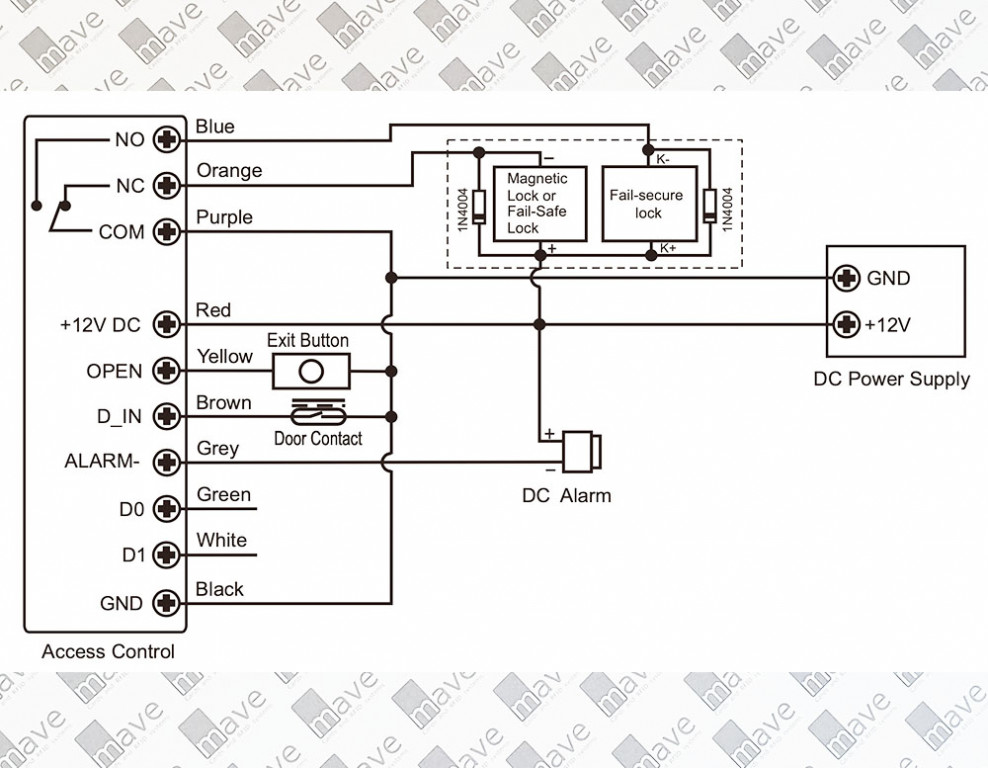

Ožičenje:
Rdeča 12V DC 12VDC vhod
Črna GND Ozemljitev
Modra NO rele Običajno odprt rele (uporabite priloženo diodo)
Vijolična COM rele
Oranžna NC rele Običajno zaprt rele (uporabite priloženo diodo)
Rumena OPEN Gum za izhod (REX)
Zelena Data 0 Wiegand izhod Data 0
Bela Data 1 Wiegand izhod Data 1
Vsebina je avtorsko delo in brez soglasja je ni dovoljeno kopirati. 4
Siva Izhod alarma Negativni pol Alarma
Rjava D_IN Senzor vrat (običajno zaprt)
Povzetek navodil za uporabo:
Vstop v programabilni način:
* (admin koda) # Privzeta admin koda: 123456
Sprememba admin kode:
pritisnite 0 (nova admin koda) # (nova admin koda) #
* za izhod
Dodajanje prstnih odtisov:
Vstop v programabilni način * (admin koda) # (prižge se zelena lučka)
Pritisnite 1 (prislonite prstni odtis) (ponovite prstni odtis)
Na koncu pritisnite * za izhod
Naprava sama doda uporabnika prstih odtisov na naslednje prosto mesto uporabniškega ID-ja, med 1 in 1000.
Dodajanje PIN kode za uporabnike
Vstop v programabilni način * (admin koda) #
Pritisnite 1 (ID uporabnika od 1001 do 2998) # (PIN) #
Na koncu pritisnite * za izhod
PIN številka je lahko dolga 4-6 znakov
Brisanje vseh uporabnikov:
Vstop v programabilni način * (admin koda) #
2 (admin koda) #
Na koncu pritisnite * za izhod
Za odpiranje vrat s PIN kodo pritisnite "Pin kodo" in # (primer za vstop s PIN kodo 1111#)
