NFC čitalnik ACR1252U je večprotokolna namizna naprava NFC, ki lahko deluje kot čitalnik/zapisovalnik kartic, simulator kartic in podpira tudi peer-to-peer komunikacijo.
Na voljo so tri različice čitalnikov ACR1252U:
ACR1252U-M1 ima režo SAM (Secure Access Module), ki se lahko uporablja skupaj s kartico SAM za varne transakcije. Priključek je navadni USB (A).
ACR1252U-M2 je različica brez reže SAM, ostale funkcionalnosti pa so enake. Priključek je navadni USB (A).

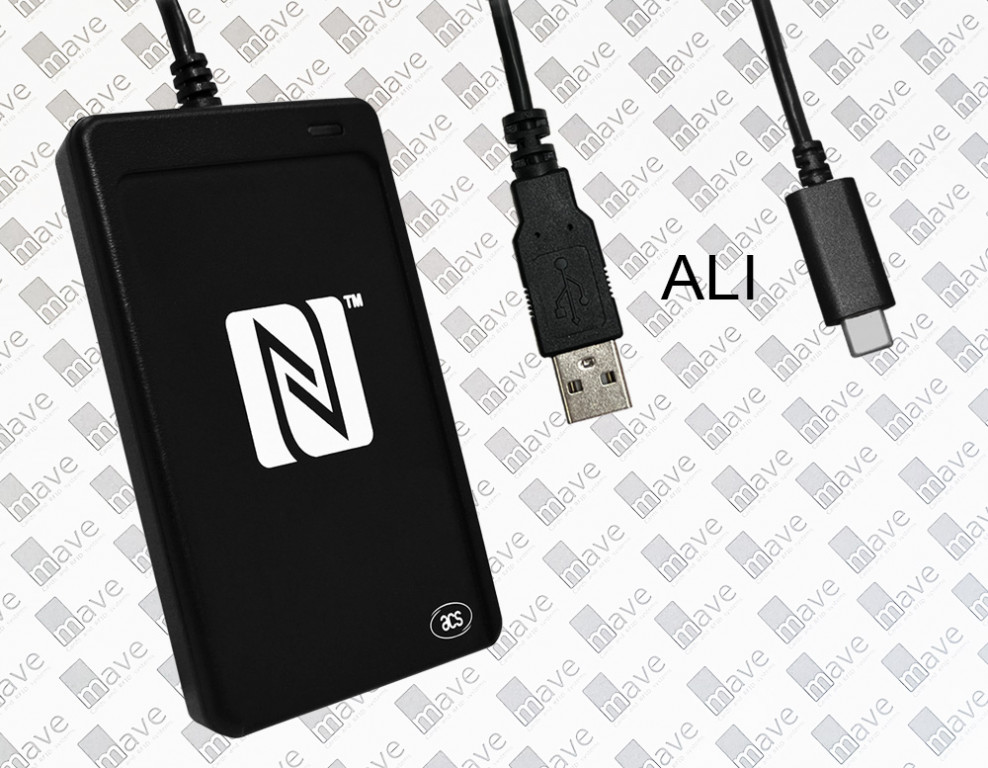

ACR1252U-MF ima SAM režo in USB-C priključek
ACR1252U deluje na frekvenci 13,56 MHz in podpira protokole ISO/IEC 14443 kartice tipa A in B, MIFARE®, FeliCa in čipe NFC, skladne z ISO 18092. Deluje tudi na več platformah (Windows® CE, Windows®, Linux®, MAC OS®, Solaris, Android™).
izdeluje ga podjetje Advanced Card Systems Ltd., ki je med 3 najboljšimi svetovnimi dobavitelji čitalnikov pametnih kartic, povezanih z osebnim računalnikom. Njihovi izdelki se uporabljajo v različnih aplikacijah (nadzor dostopa, plačila, identifikacija uporabnikov in sredstev, prodajni sistemi itd.) v več kot 100 državah po vsem svetu.
Ob nakupu bralnika ACR1252 ni vključena programska oprema in morate uporabiti NFC aplikacije tretjih oseb ali pisati svoje z API-jem PCSC za uporabo programiranja aplikacij.
ACR1252U je primeren tudi za uporabo z elektronsko osebno izkaznico.
Napotki za aktivacijo in uporabo elektronske izkaznice so tukaj:
https://www.mave.si/e_files/docs/navodila-za-uporabo-brezstic%CC%8Cnega-c%CC%8Citalnika-acr1252uz-elektronsko-osebno-izkaznico-1.pdf
Če želite podpisati pdf dokument z elektronsko osebno izkaznico si preberite spodnji članek:
https://www.mave.si/digitalno-podpisovanje-dokumentov-z-elektronsko-osebno-izkaznico-in-brezplacnim-programom-adobe-reader-24-03-2023.html
Za razvoj varnih aplikacij NFC ali RFID priporočamo
nakup razvojnega kompleta ACR1252U SDK, ki vključuje čitalnik ACR1252-M1, zbirko vzorčnih kod, skladnih s PC/SC, in vzorčnih transponderjev, vključno s karticami Mifare® 1K, brezkontaktnimi pametnimi karticami ACOS3 in ACOS6-SAM kartica modula varnega dostopa SAM.
Gonilniki in tehnična dokumentacija so na voljo na spletni strani proizvajalca, ki je na voljo
tukaj.
Priključek in ohišje čitalnika
ACR1252U ima na ohišje pritrjen fiksni kabel, na drugi strani pa priključek USB-A. Kabel je črne barve, dolg 1m in ima zaščito pred elektromagnetnimi motnjami. Fiksni kabel poveča zanesljivost rešitve, saj ga ni mogoče po nesreči izvleči.

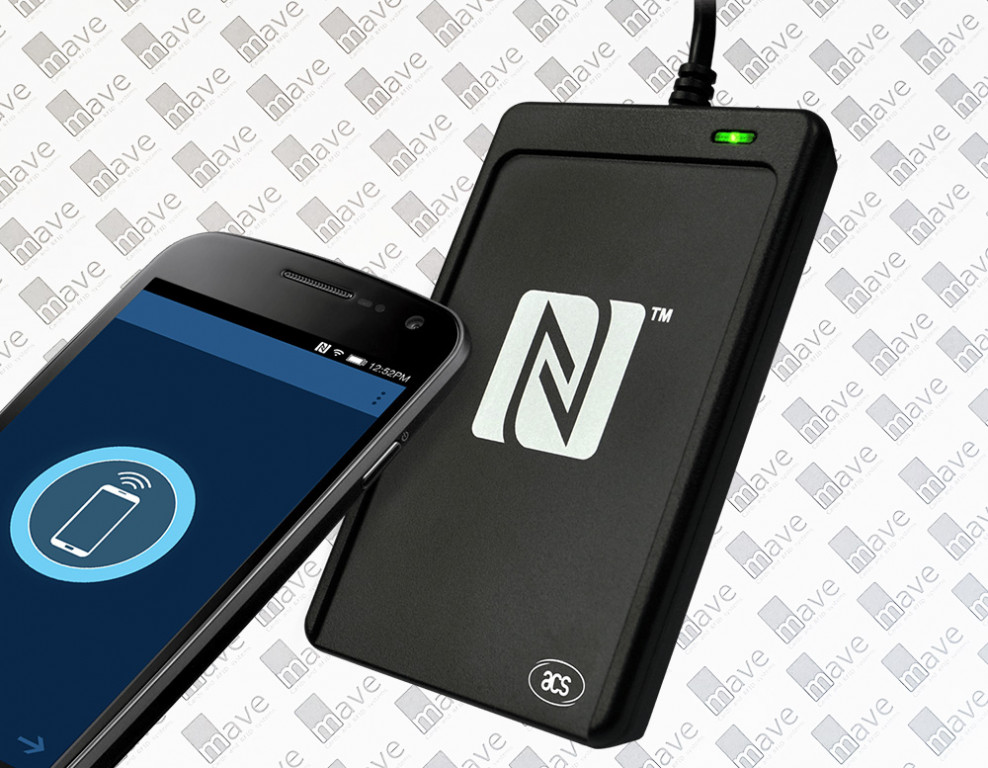

To napravo lahko uporabljate z osebnim računalnikom, prenosnikom, tabličnimi računalniki, in če uporabljate pretvornik USB-A v USB-C, jo lahko uporabljate celo z mobilnimi telefoni ali tabličnimi računalniki s priključkom USB-C. Pretvornik ni priložen bralniku.

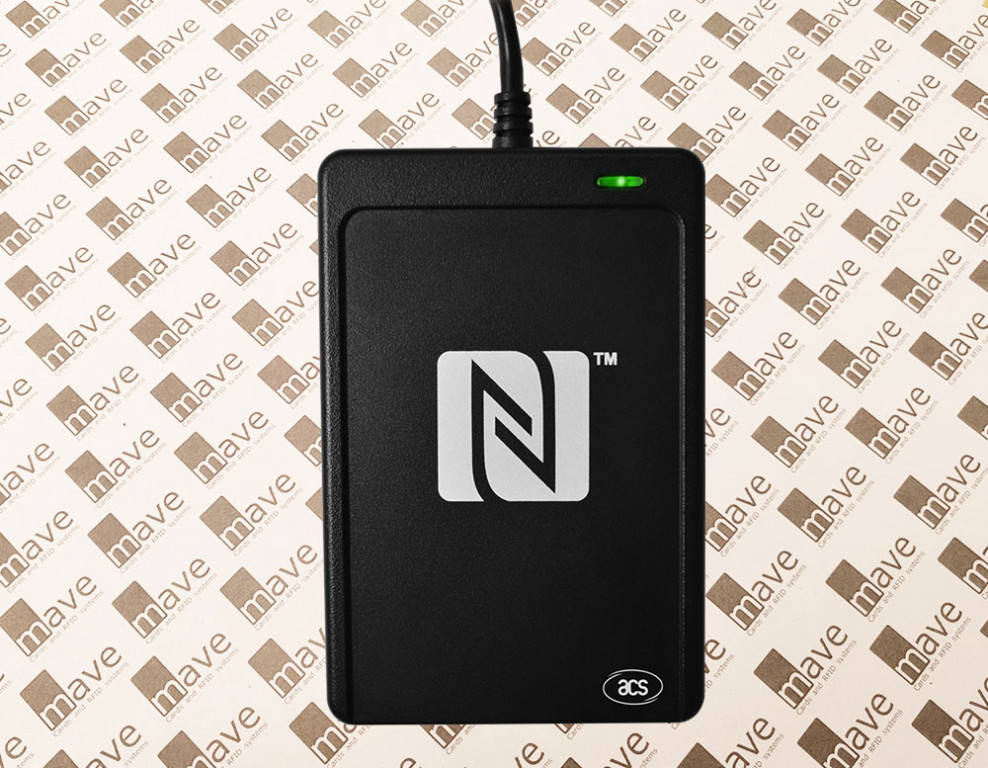

Ohišje je mat črno, kompaktno in lepo izdelano. Ima znani beli logotip NFC in ACS. Na hrbtni strani vsakega čitalnika je nalepka z imenom čitalnika in črtno kodo. V zgornjem desnem kotu je LED lučka, ki sveti rdeče, ko je čitalnik v stanju pripravljenosti, in sveti zeleno, ko uspešno prebere transponder.
ACR1252U-M1 ima režo SAM, ki je na voljo, ko odprete ohišje (štirje vijaki pod protizdrsnimi gumijastimi nogami).
Transponderji in podprti čipi

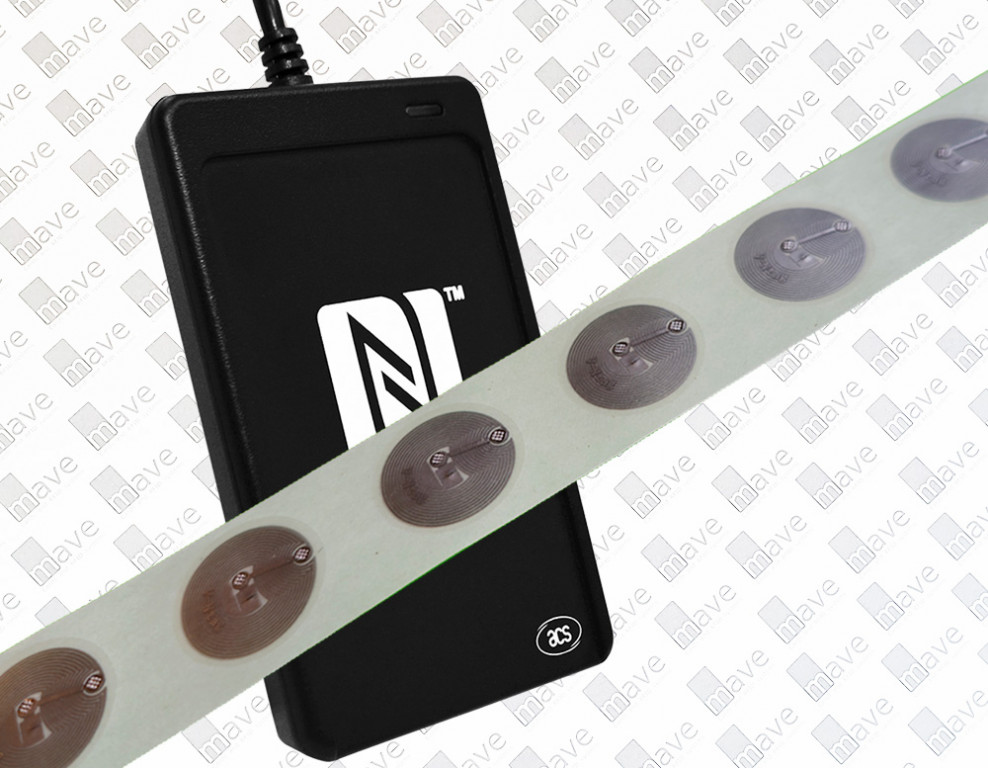

ACR1252U je primeren za delo z različnimi vrstami pasivnih RFID transponderjev, ki delujejo na frekvenci 13,56 MHz – in podpira tudi standarde NFC.
Najpogostejše vrste transponderjev so NFC in RFID nalepke, oznake ali tagi, RFID kartice, obeski, zapestnice itd.
Podpira naslednje čipe: MIFARE®, NTAG213, NTAG215, NTAG216, DESFire®, Fudan F08, FeliCa in druge čipe NFC ISO/IEC 18092.
Ta čitalnik dobro bere tudi transponderje z majhnimi antenami.
Preizkus čitalnika ACR1252
Na razdaljo branja med oznako NFC in čitalnikom vpliva veliko različnih dejavnikov:
- Kakovost bralnika in oznak.
- Motnje kovinskih in elektromagnetnih signalov (namizni čitalnik ni narejen za uporabo na kovinskih mizah in drugih osnovah)
- Razdalja, ki jo določijo proizvajalci čipov
- Velikost anten z oznako RFID.
Preizkusili smo ACR1252U-M1 in izmerili razdalje branja za različne vrste oznak NFC in RFID v naši ponudbi. To ni uradni test in je bil narejen zato, da vas obvesti, kakšne razdalje branja lahko pričakujete s svojo aplikacijo.
Oznake NFC z manjšimi antenami od 25 mm so običajno težje berljive, razdalja branja pa je vedno manjša. ACR1252U-M1 se je obnesel veliko bolje kot drugi podobni čitalniki in je prebral celo naše manjše oznake NFC. Čitalnik je uspešno prebral 13 mm NFC oznako na razdalji 0,5 mm, kjer je drugi čitalniki sploh niso mogli prebrati. Najboljšo razdaljo branja smo dosegli z RFID karticami z velikostjo antene 76 x 45 mm.
Spodaj so razdalje, ki smo jih izmerili z našim testom:
| RFID / NFC Transponder |
Izmerjena razdalja branja |
| Prozorna NFC nalepka v velikosti bančne kartice NTAG213 |
7,5 cm |
| NFC kartice z luknjo |
6,5 cm |
| Bele RFID kartice s frekvenco 13.56 MHz in 1kB spomina |
6 cm |
| Kartice MIFARE Classic® 1K NXP |
6 cm |
| Kombinirana RFID kartica s 125 kHz in 13.56 MHz čipom |
6 cm |
| Kartice MIFARE® DESFire® EV2 4kB |
5 cm |
| Bele NFC kartice NTAG213 |
5 cm |
| NFC kartice NTAG216 |
4,5 cm |
| Prozorna NFC nalepka dimenzije 35 mm |
4,5 cm |
| Prozorna nalepka dimenzije 35x35 mm s čipom MIFARE Classic® EV1 1k |
4,5 cm |
| RFID obeski MIFARE Classic® EV1 1K |
4 cm |
| RFID obesek z 13.56 MHz 1k čipom |
2,5 cm |
| Plastične tanke nalepke čipom MIFARE Classic® EV1 1k |
2,5 cm |
| RFID obesek s čipom MIFARE Ultralight® |
2,5 cm |
| Plastična NFC nalepka z zaščito za na kovino in močnim 3M lepilom |
2,5 cm
|
| Plastična NFC nalepka velikosti 50x30mm s čipom NTAG213 |
2,5 cm |
| MIFARE Plus® S 4k 7 byte UID |
2cm |
| NFC nalepka premera 25 mm, PET material, močno 3M lepilo |
2cm |
| NFC obesek s čipom NTAG213 |
2cm |
| Potiskane nalite NFC nalepke z zaščito za na kovino |
2cm |
| Silikonske RFID zapestnice MIFARE® Classic EV1 1K |
2cm |
| MIFARE Classic® EV1 1k RFID nalepke z zaščito za na kovino |
2 cm |
| Prestižni RFID obesek s čipom MIFARE Classic® EV1 1K |
1,5 cm |
| NFC nalepka dimenzije 19x12 mm |
1,5 cm |
Uporaba čitalnika
Nekatere pogoste uporabe za čitalnik ACR1252U so:
• identifikacija osebe za prijavo za udeležbo na delovnem času
• identifikacija osebe za sledenje in postopke obračunavanja
• avtentikacija oseb za programske aplikacije
• avtentikacija osebe za upravljanje dostopa
• identifikacija blaga, sredstev in opreme
• brezkontaktna plačila
Za dobro delovanje čitalnika priporočamo, da ga namestite na plastiko, les ali drug neprevoden material z debelino najmanj 1 cm ali več ali pa uporabite poseben zaščitni material.
Čitalnik ni zasnovan za delo na kovinski površini. Magnetni tokovi čitalnika bodo povzročili vrtinčne tokove znotraj prevodnika in povzročili slabo delovanje ali pa bralnik sploh ne bo deloval.
Tehnične specifikacije
Proizvajalec: Advanced Card Systems Ltd.
Ime produkta: ACR1252U
Delovna frekvenca: 13.56 MHz
Tip čitalnika: namizni
Razdalja branja: do 7 cm
RF protokol: ISO14443A, ISO14443B, FeliCa, DESFire, NTAG, drugi ISO/IEC 18092 NFC chips
vmesnik: USB
Programska oprema: ni vključena (dokumentacija in gonilniki) uradne informacije so na voljo
tukaj.
Vgrajena dvobarvna LED in zvočno opozorilo.
Funkcija za nadgradnjo strojne programske opreme USB
Dimenzije čitalnika: 98.0 mm (L) x 65.0 mm (W) x 12.8 mm (H)
Dimenzije paketa: 205 mm (L) x 93 mm (W) x 26 mm (H)
Teža čitalnika: 81 g
Teža paketa: 106 g
Carinska oznaka H.S.: 8471 90 00 00
Temperatura delovanja: 0°C to 60°C 90% RH
Napajanje polnjenja: Standardno napajanje USB (5V 500mA)
